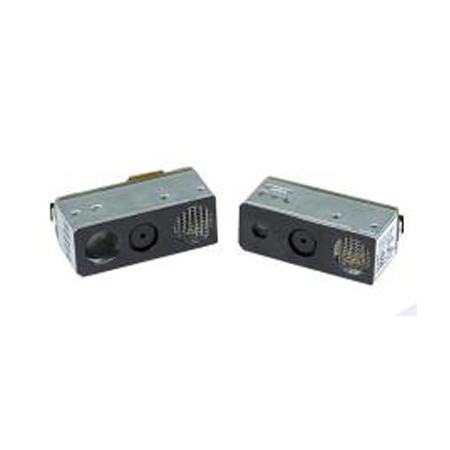

斑馬SE4720/SE4770 OEM 一維/二維掃描引擎 外形小巧、兼具強大靈活性和可靠性、性能出色?
選擇適合您的產品設計的掃描引擎時,您想多樣兼得:小巧的外形、出色的性能、易于集成及擁有滿足產品和客戶需求的多種選項。現在,Ze bra SE4720 和 SE4770 掃描引擎讓您的想法成為可能。袖珍型掃描引擎幾乎可嵌入任何產品內,從而輕松將成像功能集成至產品,打造更輕便 小巧的設備,滿足您的需求。其采用的優異技術可實現出色掃描性能,這也是 Zebra 成為條碼采集前沿品牌的核心優勢。擁有適合您需求的多 種瞄準器類型、照明顏色、接口和解碼器選項,可降低打造適合市場、用戶和應用領域的出色設備的成本。袖珍型掃描引擎 Zebra SE4720/SE4770 能提供上述優勢,讓您的產品設計搭載前沿技術。
斑馬SE4720/SE4770 OEM一維/二維掃描引擎特點:
全局快門可快速捕獲圖像,快速采集條碼圖像。
優質鏡頭確保圖像擁有出色質量。
提供高分辨率,可捕獲非常清晰的圖像。
面對質量較差和不清晰的條碼,PRZM 軟件解碼算法能夠提供卓越性能,一次性掃描成功率高。
一次性通過讀取率高,可讓工作人員快速采集條碼,即使在掃描器或條碼移動時也影響較小。
借助較大的“出色掃描區域”,可輕松快速地采集較大條碼和多個條碼,用戶移動設備來采集條碼所需時間較少。
出色的工作距離
可采集 24 英寸/60 厘米之外的條碼,讓您能滿足更多類型的用戶和應用領域的需求。
多處適用的設計
這款掃描引擎高度僅三分之一英寸(8.1 毫米),重量僅五分之一盎司(6 克),外形小巧但功能強大。它可以輕松集成到狹小空間,是薄款移動設備和底座、移動數據終端、手持式掃描器、自助終端、醫療和診斷儀器的出色選擇。
您的產品面向的市場通常決定了您需要的瞄準器類型。這也是此袖珍型掃描引擎系列提供 LED 和激光瞄準器兩種類型的原因。SE4720 具有 LED 瞄準器,對于醫療保健等不適合使用激光的領域是出色選擇。SE4770 提供激光瞄準器,適合用于較長距離或明亮光照的掃描條件,確保瞄準線在室內外的長距離范圍可見。
要選擇能為客戶提供出色掃描性能的照明顏色和瞄準線顏色,需要考慮要掃描的條碼的類型和顏色。SE4720 LED 瞄準器提供白色照明和綠色瞄準點,或紅色照明和紅色瞄準點。SE4770 中的激光瞄準器提供白色和紅色兩種照明,且擁有醒目的紅激光交叉瞄準線。
這兩款掃描引擎均支持普遍的 MIPI 接口和較為傳統的并行接口。您可靈活選擇適合您的應用的處理器,減少增加成本、集成時間或用于增加其他硬件組件的寶貴空間的情況。效果如何? 加快進入市場的時間,降低開發成本,提供更具競爭力的價格,獲得豐厚利潤。
選擇 SE4720/SE4770 時,您還可以靈活選擇適合您的產品設計(軟件或硬件)的解碼器策略。我們軟件解碼選項讓您能夠進一步節省空間,降低系統功率需求,是小型產品設計的出色選擇。硬件選項包括三種可連接到主機的高性能雙核心解碼器。
優異的聚焦、光學和照明系統使 SE4720/SE4770 還能采集到貨證明、損壞索賠和文檔的圖像。借助 Zebra 的集成智能文檔采集 (Intelligent Document Capture) 技術,您可以輕松采集高度清晰且可檢索的文檔。按一下按鈕,該智能軟件就能確定采集高質量圖片的合適條件,從而得到清晰可辨認的結果。圖像采集后,系統會自動分析采集的圖片,并執行多項必要功能。這一過程持續時間很短,用戶操作較少:減少圖片中的陰影和噪點;圖片已經過傾斜校正、旋轉、亮化、銳化和裁剪。
掃描技術領域的前沿品牌提供的可靠技術
選擇 SE4720/SE4770,您即選擇了一項久經考驗的優異技術,省心省力。我們的 OEM 產品為全球幾乎所有行業的多種應用場合的大量設備提供支持。除了能快速輕松集成到您的產品,Zebra 高度可靠、出色的數據采集技術等優勢可提供出色性能,使您的產品擁有快速、經濟、利潤豐厚的優質數據采集解決方案。
斑馬SE4720/SE4770 OEM一維/二維掃描引擎參數:
物理參數
尺寸 | 0.32 英寸 (高)x 0.88 英寸 (寬)x 0.54 英寸 (厚) 8.1 毫米(高)x 22.3 毫米(寬)x 13.7 毫米(厚) |
重量 | 0.17 盎司 +/- 0.008 盎司/4.85 克 +/- 0.25 克 |
接口 | SE4720:27 針 ZIF 連接器上的攝像頭端口;支持并行接口或 MIPI 接口 SE4770:21 針 ZIF 連接器上的攝像頭端口;單獨配置并行接口或 MIPI 接口 |
用戶環境
環境光 | 可達:107,639 勒克斯(陽光直射) |
工作溫度 | -22°F 至 140°F/-30°C 至 60°C |
存儲溫度 | -40°F 至 158°F/-40°C 至 70°C |
濕度 | 工作濕度:95% 相對濕度,在 140°F/60°C 溫度條件下無冷凝 儲存濕度:85% 相對濕度,在 158°F/70°C 溫度條件下無冷凝 |
抗震能力 | 在 -22°F/-30°C 和 140°F/60°C 條件下,2000 ± 100 克,? sine,0.85 ± 0.1 毫秒震動,+X、?X、+Y、?Y、+Z、?Z 方向,每個方向震動 6 次,共震動 36 次 在 68°F/20°C 條件下,2500 ± 100 克,? sine,0.70 ± 0.1 毫秒震動,+X、?X、+Y、?Y、+Z、?Z 方向,每個方向震動 6 次,共震動 36 次 |
電源 | 引擎的工作輸入電壓:VCC = 3.3 +/- 0.3 V;VCC_ILLUM = 5.0 +/- 0.5 V;VDD_IO_HOST = 1.7 至 3.6 V 在 180 mA 條件下開啟照明和瞄準時的總電流消耗為 3.3 V (VCC = VDD_IO_HOST = 3.3 V) 在 400 mA(峰值)條件下開啟照明和瞄準 4 毫秒或 1,200 mA 條件下持續 0.63 毫秒的總電流消耗為 5 V (VCC_ILLUM = 5.0 V) 在低功耗模式(空閑/休眠/待機)條件下的電流消耗 = 55mA / 0.55mA /<0.005 mA |
性能參數
傳感器分辨率 | 1280 x 800 像素 |
視域 | 水平:48°,垂直:30° |
左右擺動公差 | +/- 60° |
前后擺動公差 | +/- 60° |
旋轉公差 | 360° |
焦距 | 距離引擎前面:7.00 英寸/17.8 厘米 |
瞄準 VLD | SE4720:606 納米橙色或 525 納米綠色 LED SE4770:655 納米激光 |
照明 | 一只 (1) 660 納米超紅 LED 燈或一只 (1) 曖白 LED 燈 |
法規
分類 | SE4770(激光瞄準):適合用于 CDRH II 級/IEC 825 2 級設備 SE4720(LED 瞄準):根據 IEC/EN 62471 劃分為風險豁免組 |
電氣安全 | SE4770(激光瞄準):UL、VDE 和 CU 認證的激光組件 |
環境 | RoHS 合規 |
解碼范圍(標準工作范圍)1
碼制/分辨率 | 近/遠 |
Code 39:3 密爾 | 3.0 英寸/7.6 厘米至 5.8 英寸/14.7 厘米 |
Code 128:5 密爾 | 2.3 英寸/5.8 厘米至 9.8 英寸/24.9 厘米 |
PDF417:5 密爾 | 3.0 英寸/7.6 厘米至 7.9 英寸/20.1 厘米 |
PDF 417:6.67 密爾 | 2.5 英寸/6.3 厘米至 10.1 英寸/25.7 厘米 |
DataMatrix:10 密爾 | 2.1 英寸/5.3 厘米至 11.0 英寸/27.8 厘米 |
UPCA (100%) | 1.6 英寸/4.1 厘米至 24.9 英寸/63.2 厘米 |
Code 128:15 密爾 | 2.4 英寸/6.1 厘米至 27.8 英寸/70.6 厘米 |
Code 39:20 密爾 | 1.6 英寸/4.1 厘米至 36.1 英寸/91.7 厘米 |
QR 碼:20 密爾 | 1.1 英寸/2.8 厘米至 17.5 英寸/44.5 厘米 |
斑馬SE4720/SE4770 OEM一維/二維掃描引擎應用:
?集成到狹小空間,是薄款移動設備和底座、移動數據終端、手持式掃描器、自助終端、醫療和診斷儀器
